ATR L Mehrwellenlängen-Refraktometer

Präzise Dispersionsmessung über das gesamte sichtbare Spektrum

Das ATR L von SCHMIDT + HAENSCH ist ein digitales Mehrwellenlängen-Refraktometer zur automatischen Bestimmung des Brechungsindex bei sieben unterschiedlichen Wellenlängen. Neben klassischen Brechungsindexmessungen ermöglicht das Gerät die präzise Untersuchung der optischen Dispersion sowie die automatische Berechnung der Abbe-Zahl.

Durch die Messung bei mehreren Wellenlängen lassen sich Materialien umfassender charakterisieren als mit einem herkömmlichen Refraktometer. Dadurch können auch Proben unterschieden werden, die bei einer einzelnen Wellenlänge einen nahezu identischen Brechungsindex aufweisen.

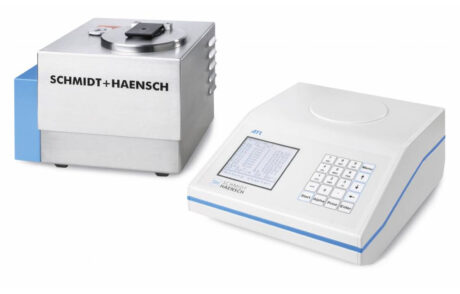

Das ATR L eignet sich für flüssige und – mit entsprechender Probenabdeckung – auch für feste Proben. Die robuste Messeinheit aus Edelstahl ist von der Bedieneinheit getrennt und damit besonders gut für anspruchsvolle Anwendungen in Forschung, Entwicklung und Qualitätskontrolle geeignet.

Ihre Vorteile

• Automatische Messung bei sieben festen Wellenlängen
• Spektralbereich von 400 bis 700 nm
• Automatische Bestimmung der optischen Dispersion
• Berechnung der Abbe-Zahl
• Messung von flüssigen und festen Proben
• Hoher Messbereich bis 1,70000 RI
• Präzise Peltier-Temperierung von 10 bis 80 °C
• Vollständige Messung aller sieben Wellenlängen in etwa 20 Sekunden nach erfolgter Temperaturstabilisierung
• Robuster Messkopf aus Edelstahl
• Kundenspezifische Wellenlängenkonfigurationen auf Anfrage
• Kompatibel mit der Software Aquisys 2
• Für 21-CFR-Part-11-konforme Anwendungen geeignet

Mehr Informationen aus einer einzigen Messung
Bei klassischen Refraktometern wird der Brechungsindex üblicherweise bei einer festgelegten Wellenlänge bestimmt. Das ATR L erfasst die Probe dagegen nacheinander bei sieben verschiedenen Wellenlängen: 400, 450, 490, 545, 590, 660 und 700 nm

Aus diesen Messwerten entsteht ein charakteristisches Dispersionsprofil der Probe. Dieses optische Profil kann zur Identifizierung, Reinheitskontrolle und Materialcharakterisierung eingesetzt werden.

Das Messprinzip basiert auf der automatischen Erfassung des Grenzwinkels der Totalreflexion. Ein CCD-Zeilensensor mit 2.048 Elementen sorgt für die präzise Bestimmung des Brechungsindex bei jeder einzelnen Wellenlänge.

Exakte Temperaturregelung
Der Brechungsindex wird maßgeblich von der Probentemperatur beeinflusst. Deshalb verfügt das ATR L über eine integrierte Peltier-Temperierung.

Die Probe kann im Bereich von 10 bis 80 °C temperiert werden. Die hohe Temperaturstabilität ermöglicht reproduzierbare Ergebnisse und reduziert den Bedarf an externen Thermostaten oder Wasserbädern.

Typische Anwendungen
Das ATR L eignet sich besonders für Anwendungen, bei denen nicht nur der Brechungsindex, sondern auch das Dispersionsverhalten eines Materials relevant ist. Abbe-Zahl / V-Zahl / Konstringenz | Brechungsindex – RI | Charakterisierung von Flüssigkeiten | Emulsionen für Cremes und Lotionen | Grad Plato – °Plato | Optisches Material Dispersion/Doppelbrechung | Polymerfolien | Wellenlänge
